Description

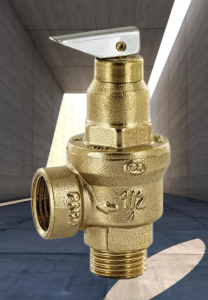

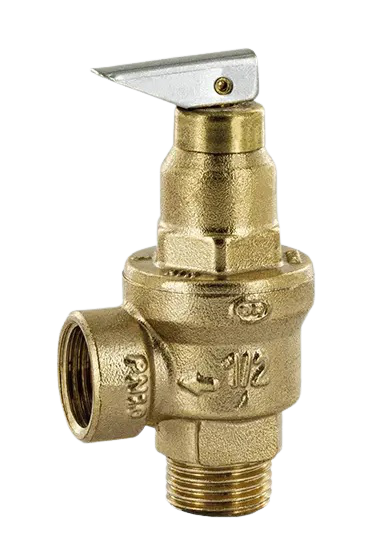

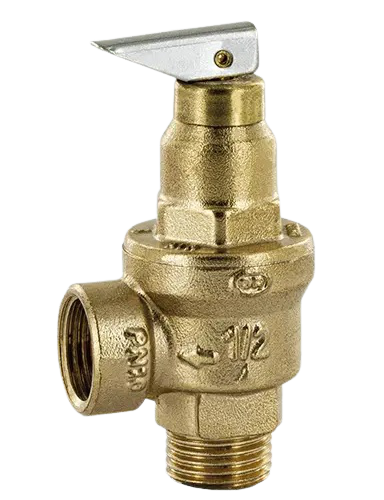

Zawór bezpieczeństwa uruchamiany dźwignią jest automatycznym zaworem bezpieczeństwa przeznaczonym do otwarcia w przypadku, gdy ciśnienie wewnętrzne instalacji przekroczy wartość, dla której został zaprojektowany (Preset Nominal Pressure Pnr), umożliwiając uwolnienie wody.
Zawór bezpieczeństwa resetuje się automatycznie, gdy ciśnienie wewnętrzne powraca poniżej zadanego ciśnienia nominalnego zaworu.
Wszystkie ruchome części tego zaworu bezpieczeństwa są odizolowane od płynów za pomocą gumy przemysłowej membrana.
Uruchomienie dźwigni pozwala na otwarcie zaworu przy wartościach ciśnień niższych od nastawionego w celu sprawdzenia w każdej chwili jego funkcjonowania.
Zawór uruchamiany dźwignią spełnia zasadnicze wymagania bezpieczeństwa określone w dyrektywie UE w sprawie urządzeń ciśnieniowych (PED) 2014/68 / UE.
WŁAŚCIWOŚCI TECHNICZNE:
maksymalne dopuszczalne ciśnienie robocze (PN) 10 bar
zadane ciśnienie nominalne (Pnr) 1,5-2-2,5-3-3,5-4-5-6-7-8 bar (ustawione fabrycznie i uszczelnione)
minimalne uszczelnienie (Pc) Pnr -5%
nadciśnienie (Po) Pnr + 10%
wartość resetowania (Pf) Pnr -20%
maksymalna temperatura 115 ° C (woda lub powietrze – płyny klasy 2)
płyny grzewcze zgodne z włoskimi normami krajowymi UNI 8065 § 6
roztwory glikolanu glikol 50%
Gwinty przyłączeniowe rurociągów zgodne z ISO 228/1
Wymagania i testy zgodnie z: EN 1489
Korpus i zawór głowicy z mosiądzu EN 12165 – CW617N
Pozostałe elementy z mosiądzu EN 12164 – CW614N
Dźwignia ze stali nierdzewnej AISI 304
Membrana EPDM Guma Perox
Sprężyna ze stali 1,5 do 3,5 EN 10270-1 SM
od 4 do 8 stal EN 10270-1 DH
